Доступний сегмент материнських плат достатньо часто залишається за кадром обговорень, експериментів, та і загалом уваги пересічних користувачів. Здебільшого фокус зміщений у бік флагманських моделей або середнього класу, а ці самі «робочі конячки» й так продаються, бо з ними все цілком зрозуміло, майже завжди. Однак сьогодні, коли середня ціна бюджетних продуктів пішла угору, багато хто змушений звертати увагу і на них, як потенційну основу майбутньої системи. Саме в бюджетному сегменті відбувається переломний момент, коли флагманські процесори не завжди здатні працювати навіть на фабричних налаштуваннях, і саме сьогодні ми перевіримо чи знищить Ryzen 9 9950X типову бюджетну материнську плату від ASUS, чи нас чекає приємний сюрприз.
Характеристики
| Виробник | ASUS |
|---|---|
| Модель | Prime X870‑P WiFi |
| Чипсет | AMD X870 |
| Процесорний роз’єм | Socket AM5 (LGA 1718) |
| Процесори | AMD Ryzen 3 / 5 / 7 / 9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge) |
| Пам’ять | 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:, 4800–5600 МГц, 5800–8000+ (OC) МГц |
| Слоти PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x1) — X870 1 x PCI Express 4.0 x16 (x1) — X870 1 x PCI Express 4.0 x16 (x1) — X870 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — X870 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) — X870 1 x PCI Express 3.0 x2 M.2_4 (Key M, 2280) — X870 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 7x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O панель: 2 x USB4, 1 x USB 3.2 Gen 2 (Type A), 3 x USB 3.2 Gen 1, 4 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 2 Type C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) | |
| Serial ATA | 2 x SATA 6 Гбіт/с (X870) |
| RAID | 0, 1, 5, 10 (PCIe) |
| Вбудований звук | Realtek ALC897 |
| S/PDIF | – |
| Мережеві можливості | Дротова: 1 x Realtek RTL8125 (2.5G Ethernet) |
| Бездротова: MediaTek MT7925 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.3 | |
| COM | + (контактна група на платі) |
| RGB | 3 x Addressable Gen 2 |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | ASUS 5X PROTECTION III, Q‑Design, Thermal Solution, EZ DIY, Aura Sync |
| Вартість, грн | 12 749 |
До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. Слот M.2_3 ділить лінії PCIe з другим та третім слотами розширення PCIe (PCIEX16(G4)_1 й PCIEX16(G4)_2), тож використання цього роз’єму M.2 призведе до фізичного вимикання відповідних слотів PCIe. Крім цього, слот M.2_4 ділить лінії з портами SATA, у разі використання першого всі доступні порти SATA працювати не будуть.
Комплект постачання
Плата постачається в коробці середніх розмірів зі скромною поліграфією й символікою серії Prime.
На зворотній стороні коробки користувач знайде зображення самої плати, технічні характеристики, конструкцію I/O‑панелі та ключові особливості продукту.
Комплектація материнської плати:
- інструкція швидкого початку, гарантія та інше;
- гвинти, стійки та гумові прокладки для M.2;
- зовнішня Wi-Fi антена з магнітною платформою;
- два SATA-кабелі з металевими клямками (один з них кутовий).
Зовнішній вигляд
Плата виглядає доволі скромно. Жодних елементів агресивного дизайну, RGB-підсвічування чи химерних візерунків. Для поціновувачів простоти — ідеальна зовнішність.

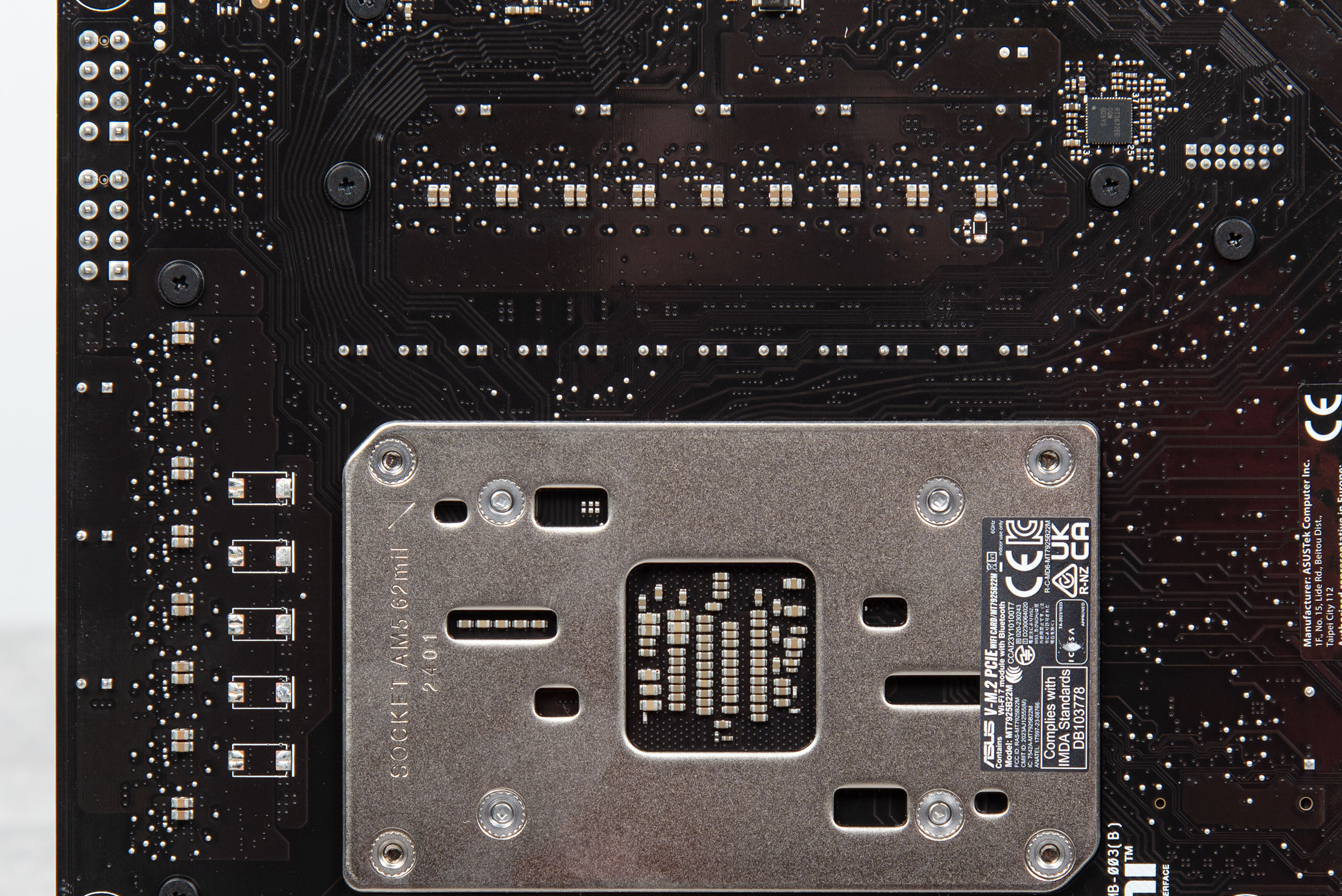

Зворотна сторона примітна лише одним елементом, а саме другим ШІМ-контролером, про який трохи пізніше.

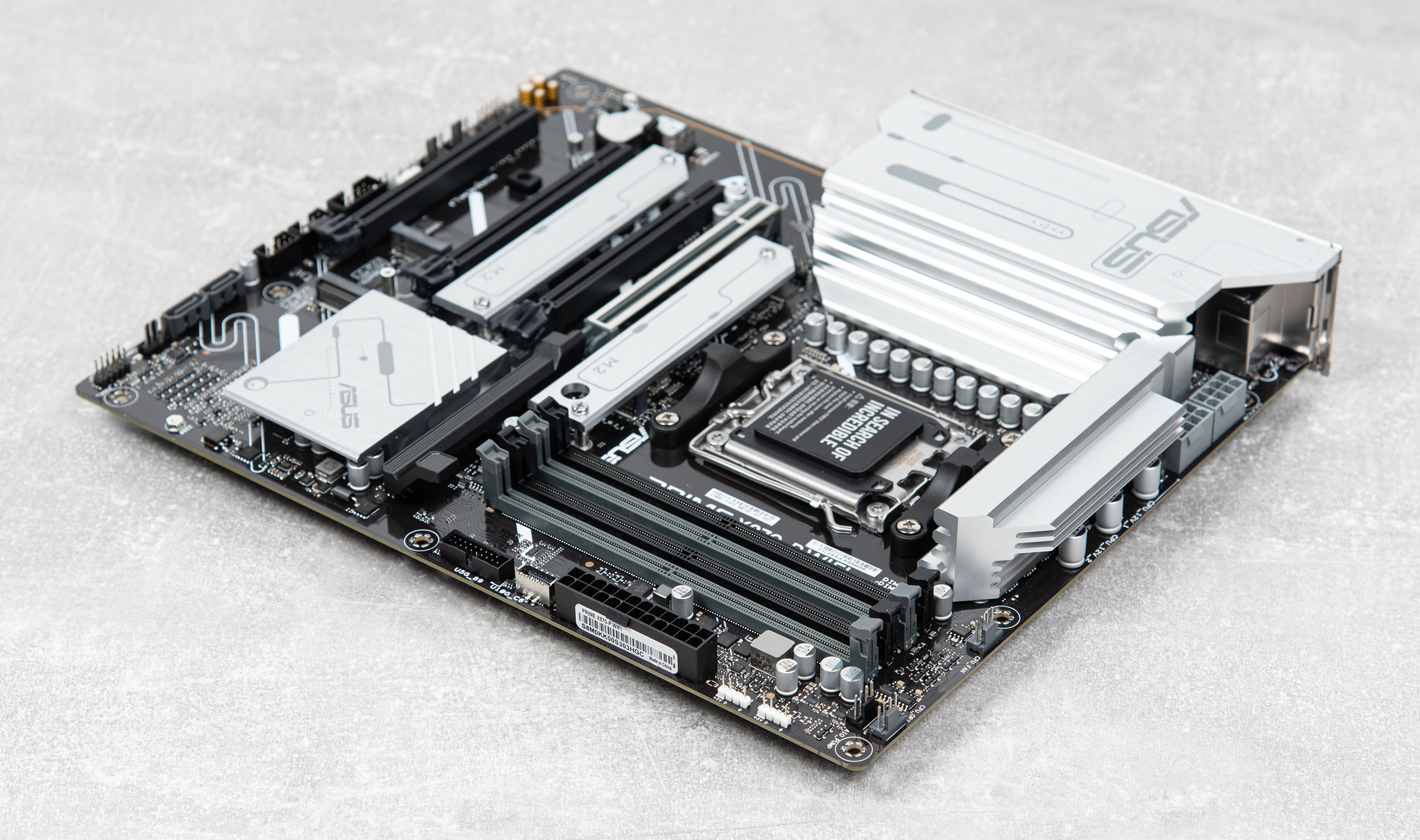

Зовнішній вигляд материнської плати без зайвостей:
Силова зона охолоджується трьома окремими радіаторами. Читач не бачить де третій? Він знаходиться прямо під радіатором, що розширено до зони I/O. Його завданням є індивідуальне охолодження контролера USB4 (ASMedia ASM4242), контакт забезпечено термопрокладкою. Інші радіатори традиційно охолоджують силові елементи, фіксуються на гвинтах, а контакт також забезпечують термопрокладки.

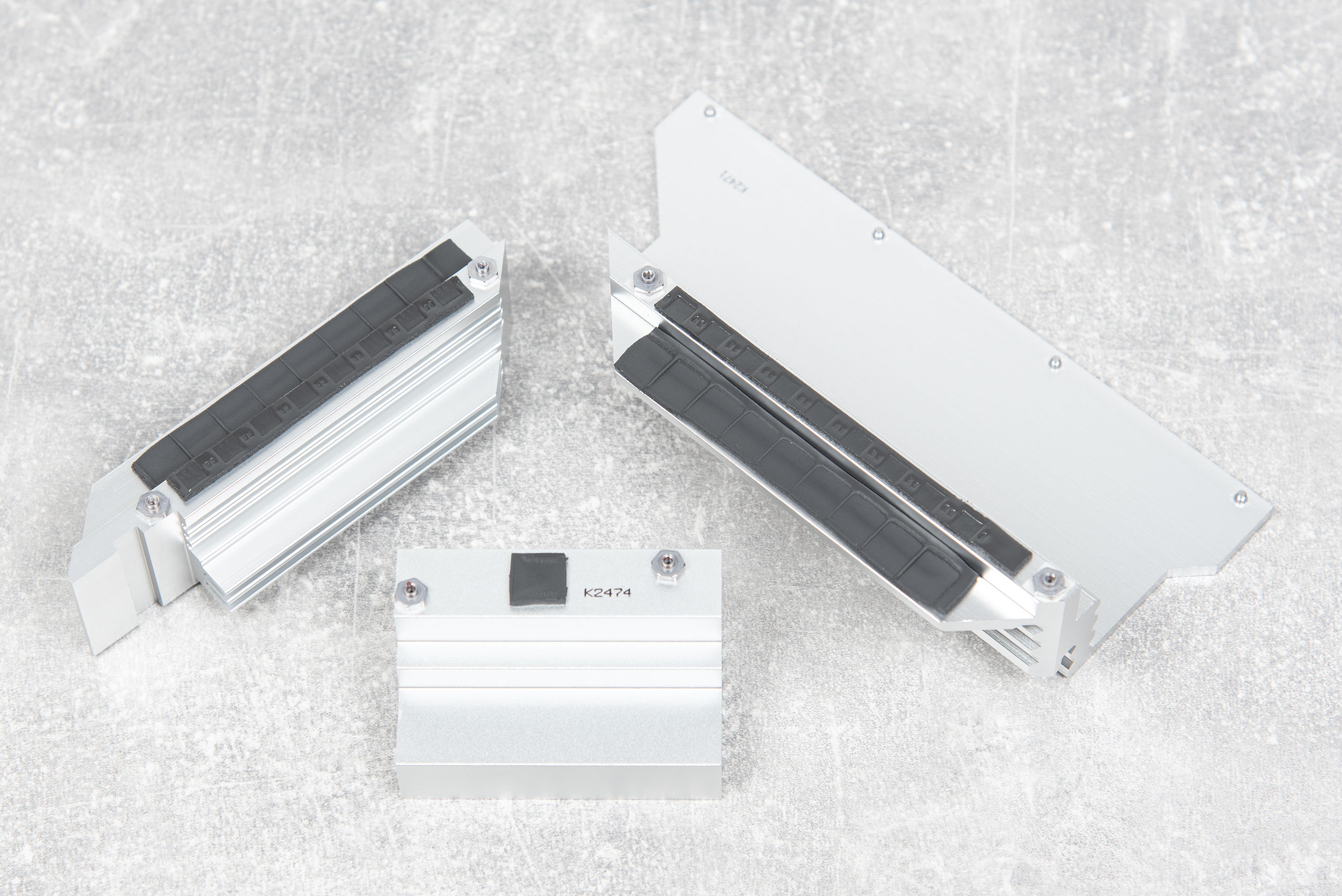

Радіатори цієї зони в розборі:
Підсистема живлення має конструкцію 14+2+1 (VCORE+SOC+MISC). Процесорна група керується ШІМ-контролером DIGI+ ASP2308, використовується 14 силових елементів Vishay SIC629, які розраховані на 80 А. Інша група керується згаданим раніше ШІМ-контролером Richtek Technology RT3672EE, залучено два таких самих силових елементи SIC629. І як вже зрозумів уважний читач, що детально розглядав зону VRM — для роботи MISC виділено останній SIC629. Живлення процесора здійснюється через два конектори EPS12V.
Чипсет розташовується в традиційному для себе місці праворуч знизу. Він охолоджується радіатором середніх розмірів. Контакт з кристалом відбувається через термопрокладку, а фіксація робиться на двох гвинтах по діагоналі.

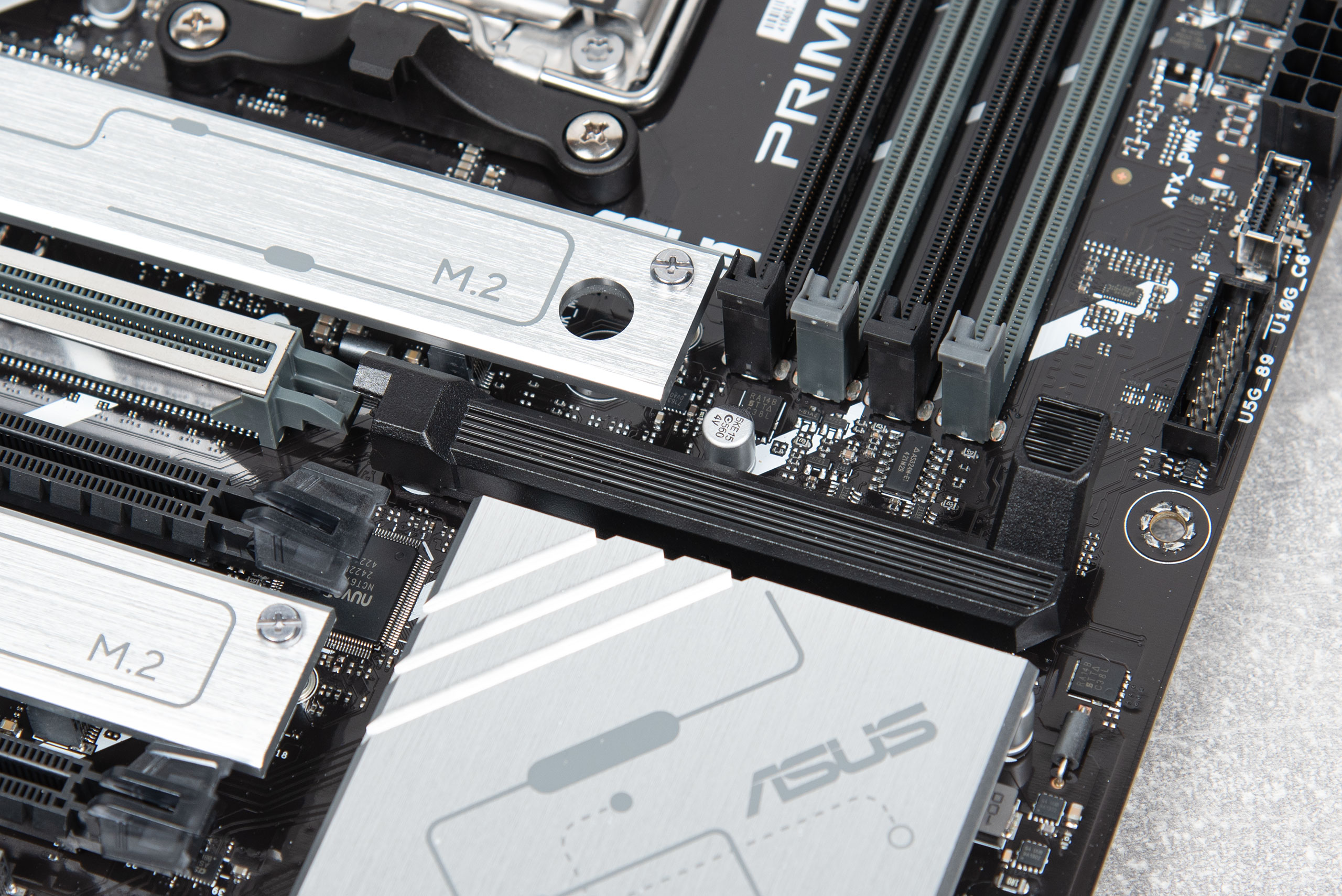

Одразу над чипсетним радіатором знаходиться механізм швидкого розблокування головного слота PCIe. Конструкція примітивна, однак геніальна! При встановленні відеокарти, чи іншої плати розширення механізм сам розблокується під натиском, а також сам повернеться в заблокований стан після успішного встановлення пристрою в слот. При необхідності зняття потрібно надавити на кнопку звільнення, важіль залишиться в розблокованому стані поки користувач не дістане карту розширення.
Зона аудіо відокремлена від основної частини текстоліту. Використовується аудіокодек Realtek ALC897.
Мережеві інтерфейси представлені у вигляді Realtek RTL8125 (дротовий інтерфейс 2.5G Ethernet), а також MediaTek MT7925 (бездротовий інтерфейс Wi-Fi 7 та Bluetooth 5.3). Останній виконано у вигляді модуля M.2 key E, який розташовується в зоні I/O.
Материнська плата може прийняти на свій борт до чотирьох M.2‑накопичувачів, і забезпечити половину додатковими радіаторами для покращення температурного режиму.
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний лише з розміром 2280 (Key M). Під’єднано до CPU;
- M.2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під’єднано до чипсета;
- M.2_3 працює на швидкості PCIe 4.0 x4. Сумісний лише з розміром 2280 (Key M). Під’єднано до чипсета;
- M.2_4 працює на швидкості PCIe 3.0 x2. Сумісний лише з розміром 2280 (Key M). Під’єднано до чипсета.
Радіатори M.2 в розборі:
Біля зони I/O присутній роз’єм вентилятора, а також контактна група Trusted Platform Module. Нижче розташовано COM_DEBUG, а під третім слотом розширення знаходиться батарейка CMOS.
Знизу ліворуч розташовано традиційну контактну групу HD_AUDIO, а також SPDIF_Out, два роз’єми вентиляторів, один конектор ADD_GEN2 (RGB 5V), джампер CLRTC (CLEAR_CMOS), контактну групу COM, два фронтальні роз’єми USB 2.0.
Знизу праворуч розташовано два SATA-порти, один роз’єм вентилятора, а також контактну групу FRONT_PANEL. Підключення Speaker фізично відсутнє.
Зверху праворуч розташовано три роз’єми вентиляторів, два конектори ADD_GEN2 (RGB 5V), два фронтальні конектори USB 3.2 Gen 1, а також USB 3.2 Gen 2 (Type E).
Тепер роздивимось I/O‑панель. Виробник встановив заглушку ще на заводі. З нетипового присутня кнопка й індикатор функції BIOS Flashback. Типові конектори в наявності:
- x1 HDMI 2.1;
- x2 USB4 (з підтримкою DisplayPort 1.4a);
- x1 USB 3.2 Gen 2 (Type A);
- x3 USB 3.2 Gen 1 (Type A);
- x4 USB 2.0;
- x1 2.5G Ethernet;
- x2 Q‑Antenna (Wi-Fi);
- x3 Mini Jack (Mic In, Line Out, Line In).
