Сьогодні у нас на тесті блок живлення Seasonic Focus GX-1000W White, із сертифікатом 80 Plus Gold стандарту ATX 3.0 та підтримкою відеокарт PCIe 5.0. Виробник обіцяє потужний і тихий блок живлення з японськими конденсаторами та гарантією десять років.
Seasonic Focus GX-1000 White
| Виробник | Seasonic |
|---|---|
| Модель | SSR-1000FX |
| Потужність, Вт | 1000 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 996 (83) |
| Потужність каналу +5V, Вт (А) | 125 (25) |
| Потужність каналу +3,3V, Вт (А) | 82,5 (25) |
| Комбінована потужність +3,5V і +5V, Вт | 125 |
| Потужність каналу ‑12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120×120×25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз’ємів для CPU | 2/1x EPS12V (4+4) |
| Кількість кабелів/роз’ємів для PCIe 5.0 | 1/1 (16) |
| Кількість кабелів/роз’ємів для PCIe | 3/3x (6+2) |
| Кількість кабелів/роз’ємів для SATA | 2/6 |
| Кількість кабелів/роз’ємів для IDE | 1/3 |
| Кількість кабелів/роз’ємів для FDD | - |
| Захисти | OPP, OVP, UVP, OCP, OTP, SCP, SCP |
| Розміри (ШxВxГ), мм | 150×86×140 |
| Гарантія, міс | 120 |
| Вартість, грн | 7839 |
Блок постачається в коробці середніх розмірів у чорно-золотистому забарвленні.
До комплекту постачання входить мережевий кабель живлення, модульні дроти, пакетик із кріпленням, тканинні та нейлонові стяжки, заглушка на 24-контактний конектор для запуску блоку без материнської плати та інструкція.
Блок живлення з модульними кабелями, їх кількість і довжина такі:
- один для живлення материнської плати (60 см);
- два з одним 8‑контактним (4+4) роз’ємом для живлення процесора (65 см);
- один 12VHPWR з одним 16-контактним роз’ємом для живлення відеокарти PCIe 5.0 600 Вт (75 см);
- три з одним 8‑контактними (6+2) роз’ємом для живлення відеокарти PCIe (65 см);
- один із чотирма роз’ємами живлення для SATA-пристроїв (45+12+12+12+12 см);
- один із двома роз’ємами живлення для SATA-пристроїв (45+12+12 см);
- один із трьома роз’ємами живлення для IDE-пристроїв (45+12+12 см).
Кабелі складаються з дротів в індивідуальному тканинному обплетенні білого кольору, при цьому конектори чорні.
Корпус блоку пофарбовано білою порошковою фарбою, вентилятор і решітка чорного кольору. Корпус досить компактний для «кіловатного» пристрою. На верхній грані присутня наклейка з технічними характеристиками блока.

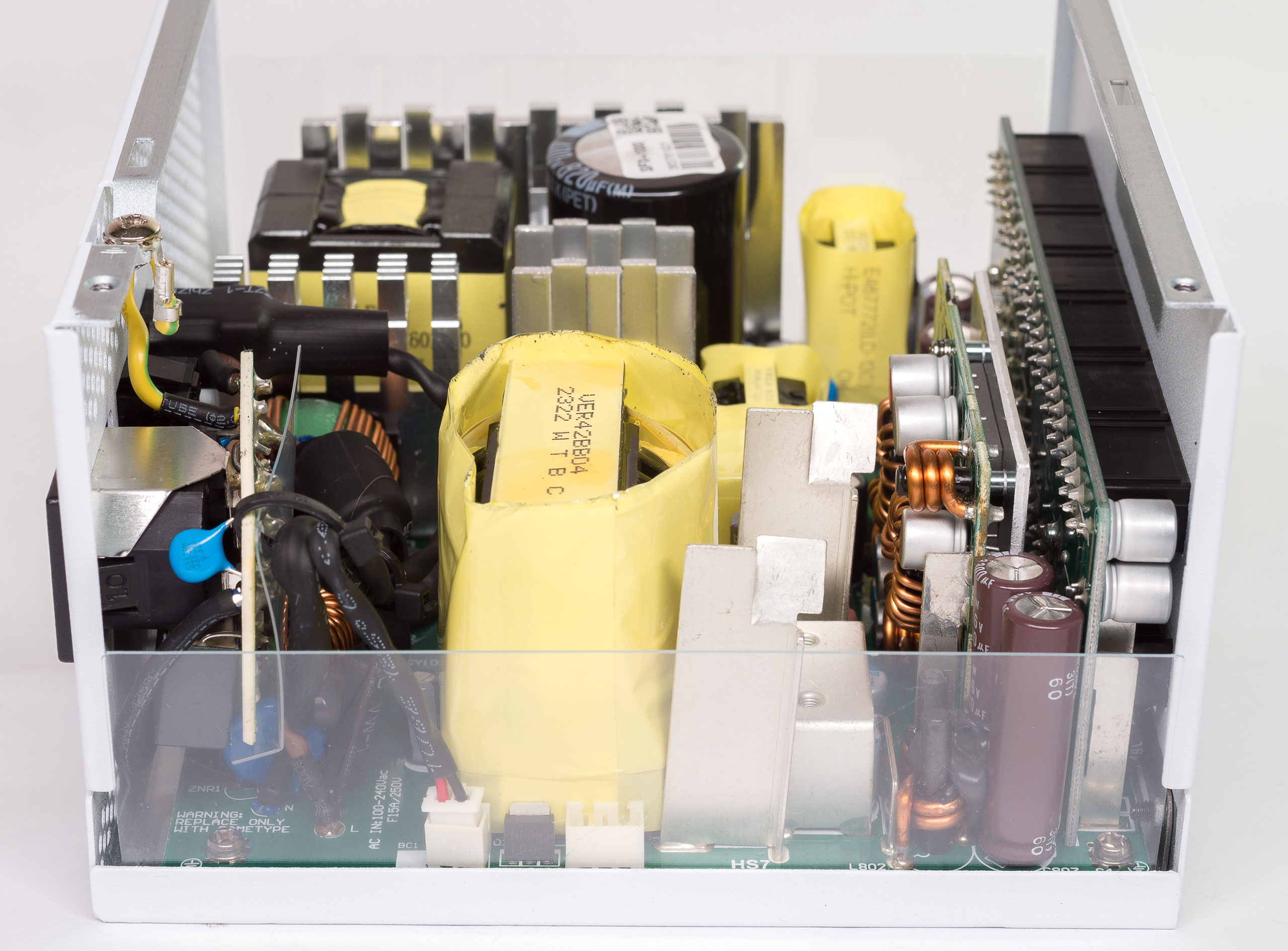

Блок побудований на сучасній платформі, з активним коректором коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги, силовим резонансним LLC-перетворювачем по лінії +12 В з синхронним випрямлячем і DC/DC-перетворювачами для ліній +5 В і +3,3 В.

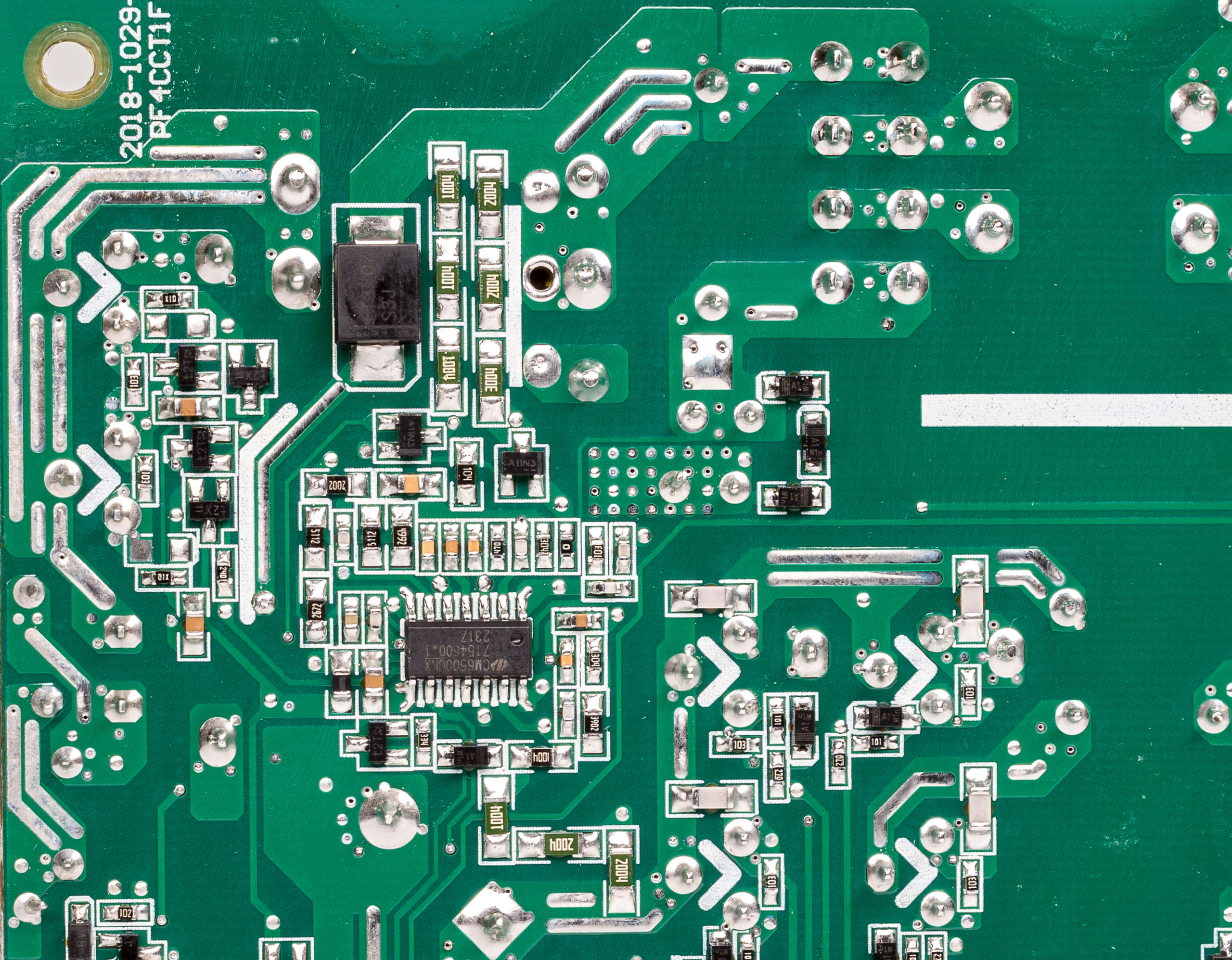

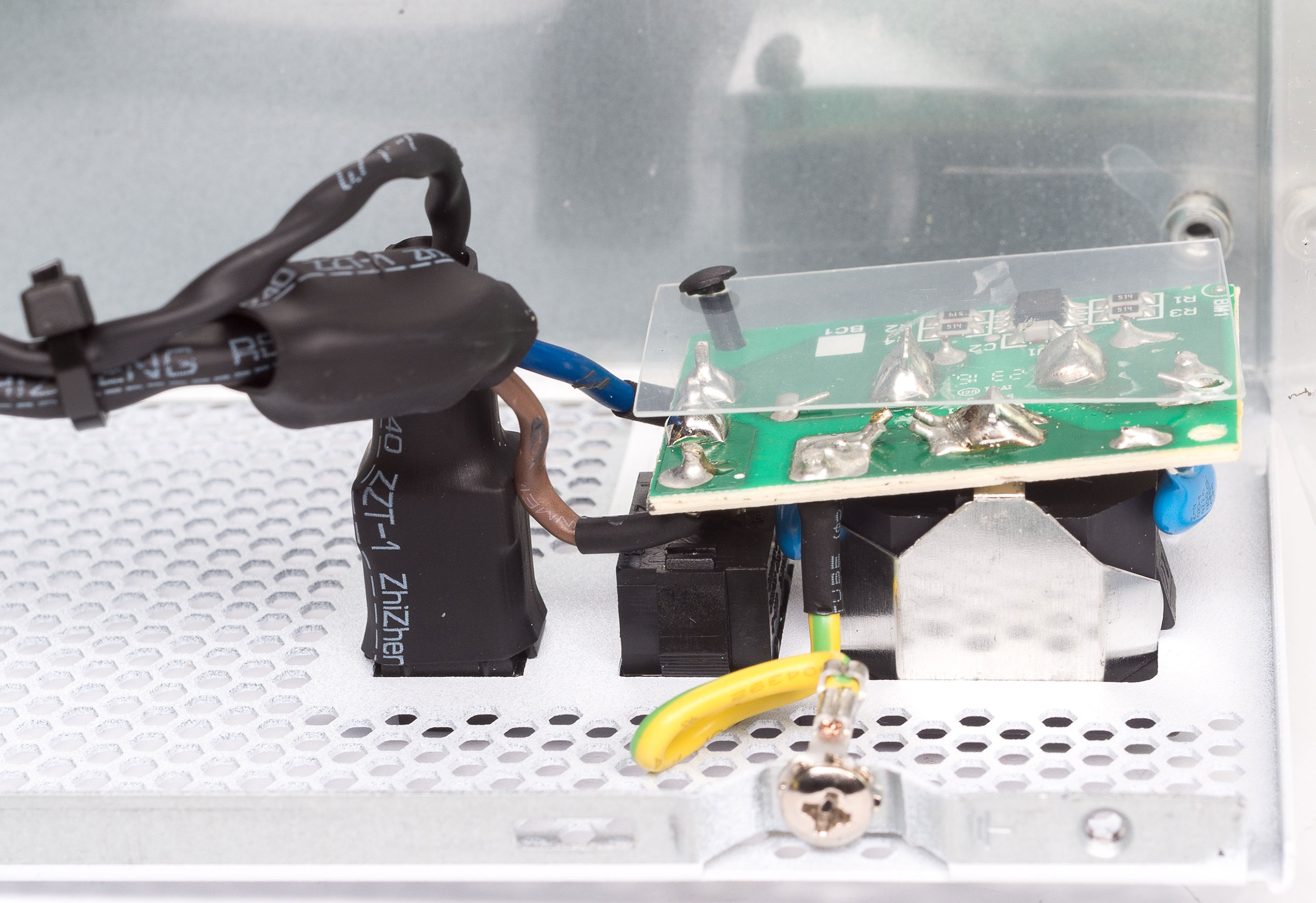

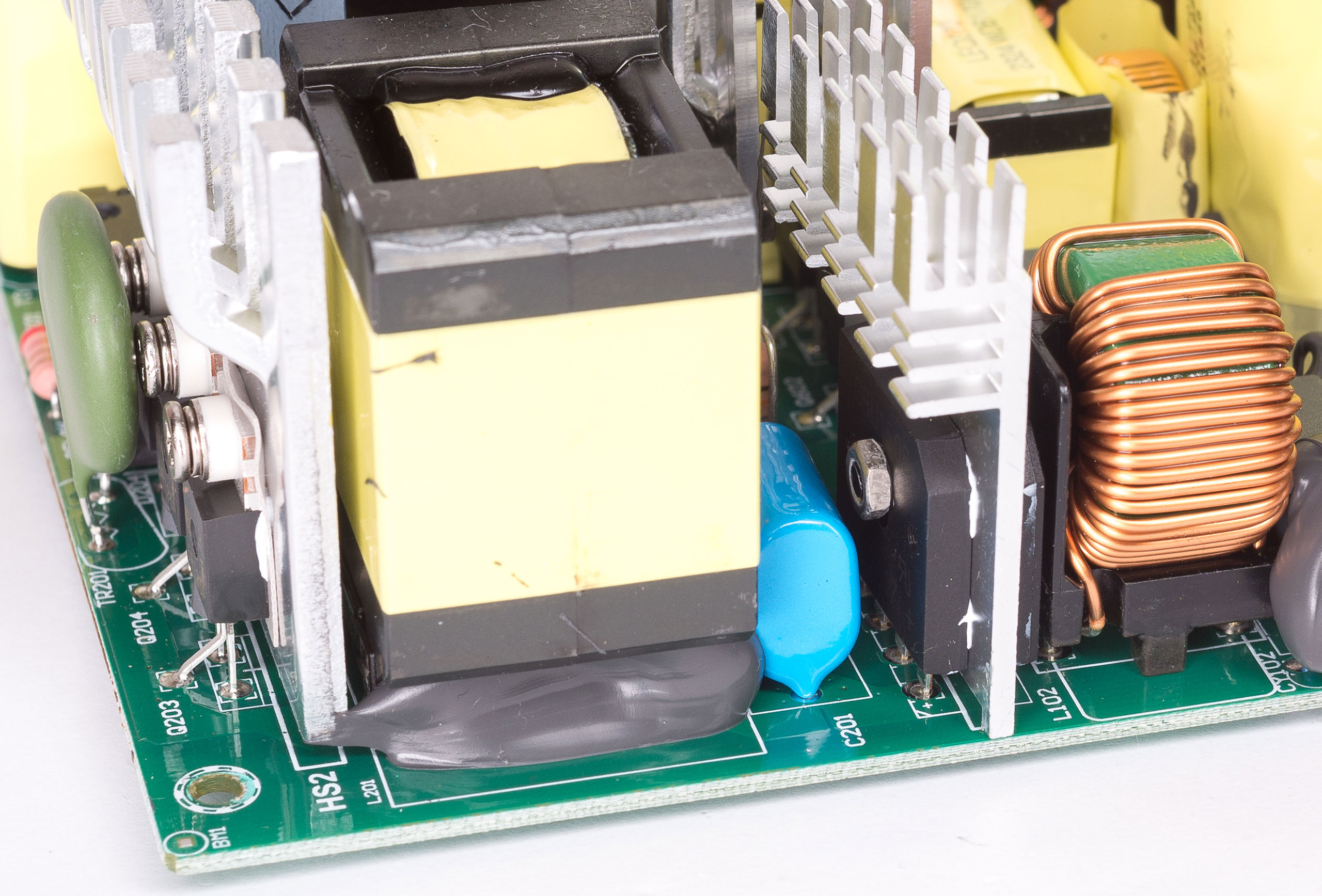

На вході блоку розпаяний фільтр другого порядку, частина його елементів встановлені на окремій платі, припаяній до мережевого роз’єму. Вхідний випрямляч складається з двох діодних збірок GBU1508 (15 А, 800 В), увімкнених паралельно і встановлених на невеликому радіаторі. Управляє APFC контролер CM6500UNX, розпаяний на основній платі. У силовій частині коректора встановлено пару транзисторів із маркуванням IPP60R125P6 (30 А, 650 В, 0,125 Ом), увімкнених паралельно, і діод C3D08060A (11 А, 600 В). Високовольтний фільтр виконано на електролітичному конденсаторі ємністю 820 мкФ і робочою напругою 400 В (105 °C) виробництва Rubycon.

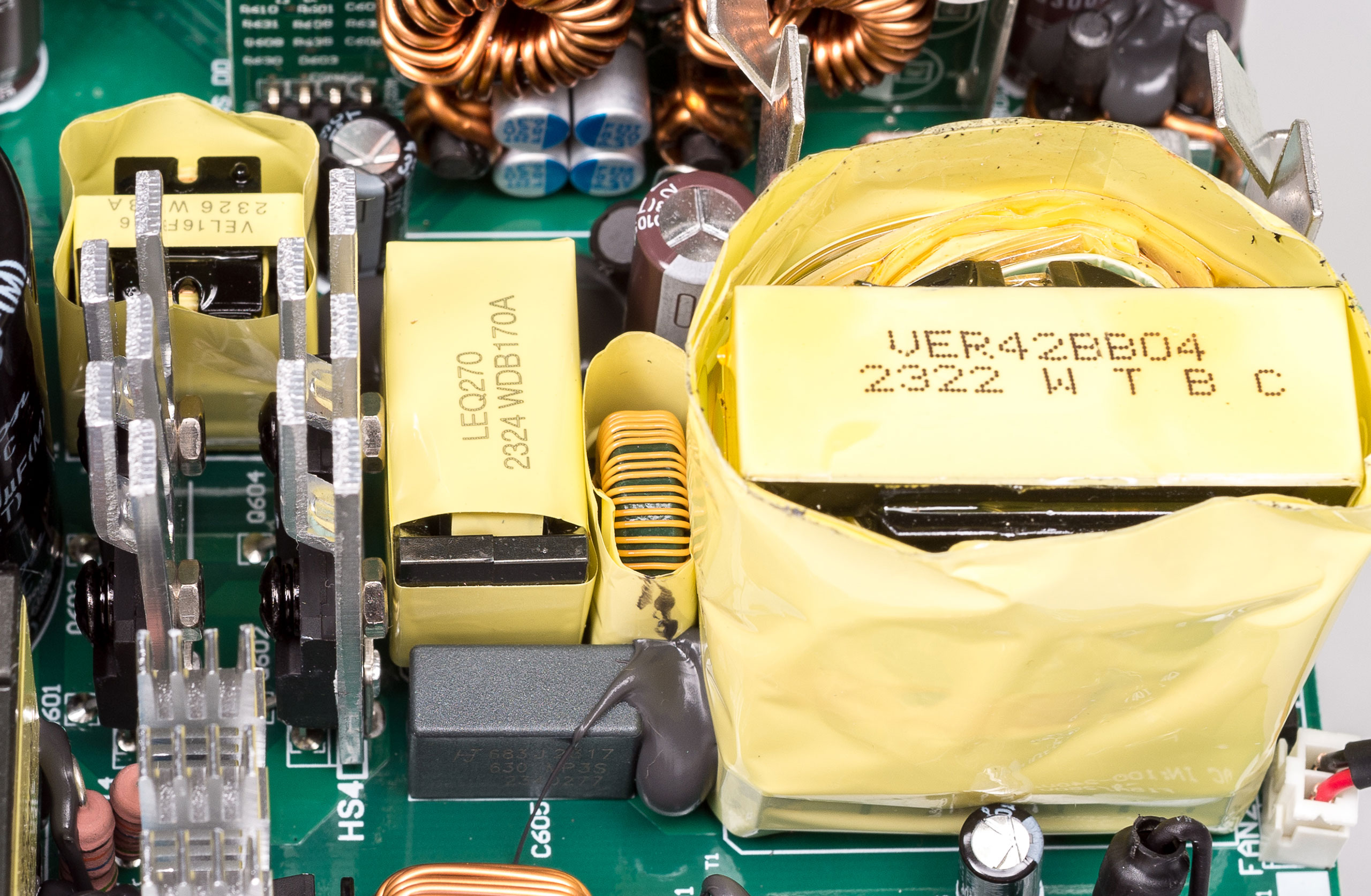

Силовий резонансний LLC-перетворювач по лінії +12 В побудований за мостовою схемою, чотири транзистори IPA60R190P6 (20 А, 650 В, 0,19 Ом) встановлені на двох окремих радіаторах. Керує перетворювачем контролер CM6901X, розпаяний на основній платі. У синхронному випрямлячі лінії +12 В встановлено чотири транзистори PSMN1R0-40YLD (280 А, 40 В, 1,1 мОм), розпаяних на основній платі. Поруч із транзисторами впаяні мідні нікельовані пластини для їх охолодження, частина тепла від них передається на корпус через термопрокладку. Вихідну напругу лінії +12 В фільтрують шість полімерних конденсаторів ємністю 470 мкФ з робочою напругою 16 В і два електролітичні конденсатори ємністю 3300 мкФ з напругою 16 В на 105 °C виробництва Nippon Chemi-Con.

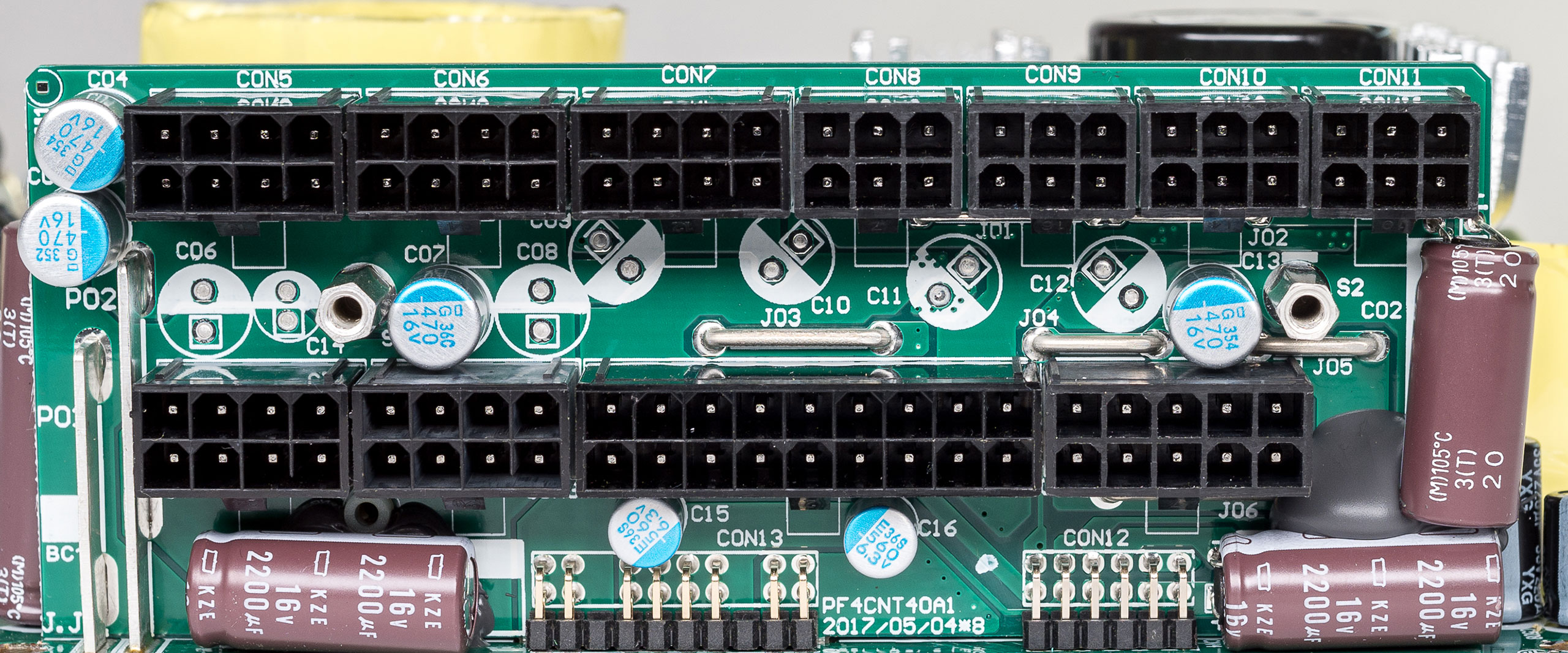

На платі під’єднання модульних кабелів для додаткової фільтрації лінії +12 В встановлено ще чотири полімерні конденсатори ємністю 470 мкФ і напругою 16 В, а також три електролітичні конденсатори ємністю 2200 мкФ і напругою 16 В на 105 °C виробництва Nippon Chemi-Con.
За живлення ліній +3,3 В і +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі, яка з боку монтажу прикрита пластиною-радіатором. Розглянути тип контролера і транзисторів не вдалося.
Перетворювач живлення режиму очікування побудовано на контролері EM8569C, на виході встановлено два електролітичні конденсатори ємністю 2200 мкФ з робочою напругою 16 В і температурою 105 °C виробництва Nippon Chemi-Con, решта конденсаторів в обв’язці виробництва Rubycon.
На основній платі розпаяно супервізор WT7527V виробництва Weltrend Semiconductor.

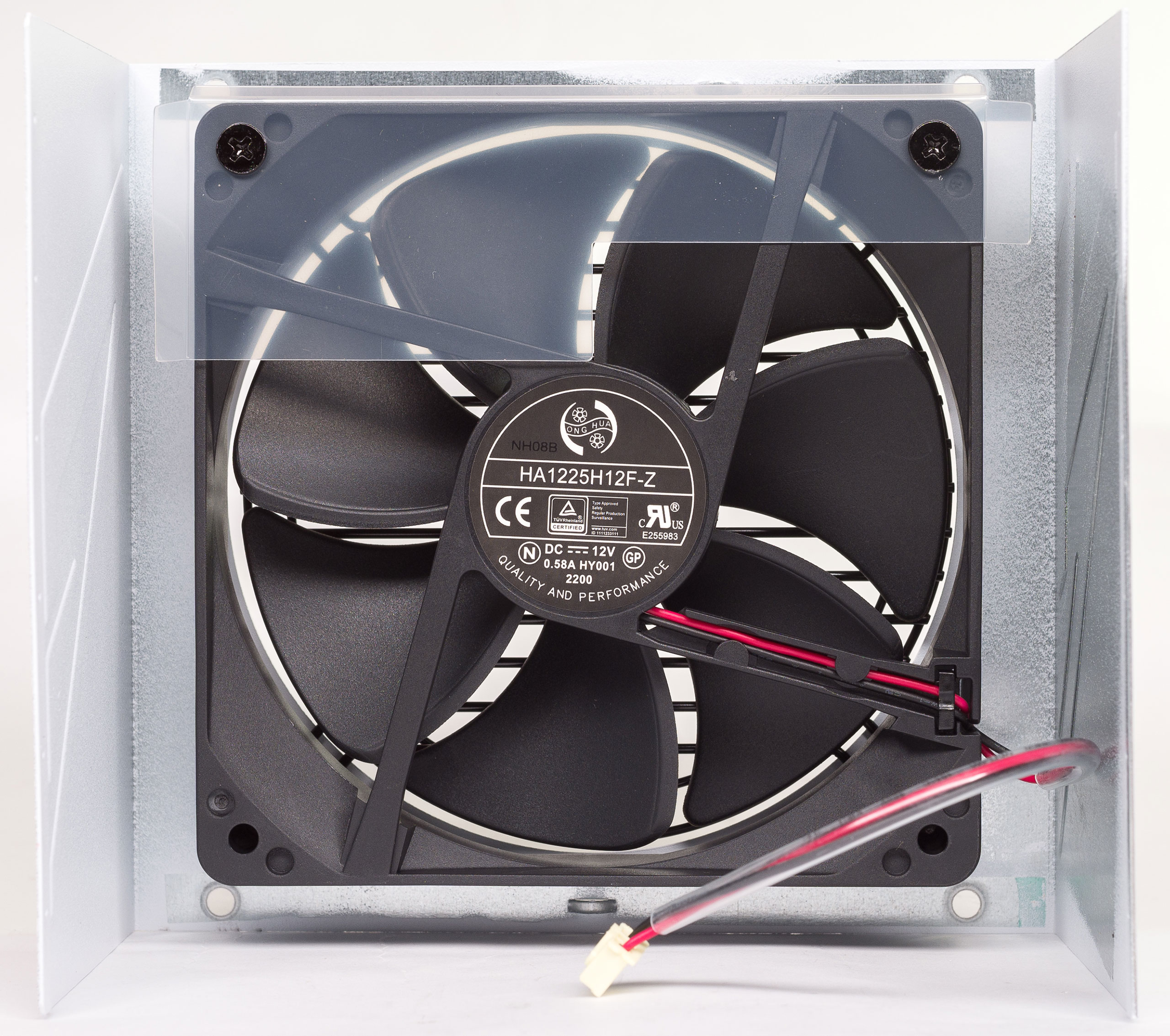

За охолодження компонентів блоку відповідає вентилятор типорозміром 120×120×25 мм з маркуванням HA1225H12F‑Z, двоконтактним підключенням і гідродинамічною вальницею. У блоці реалізовано триступеневий гібридний режим роботи S3FC, який активується кнопкою Hybrid mode. До 30% навантаження вентилятор вимкнено — «безвентиляторний режим», у разі перевищення цієї потужності вентилятор запускається на знижених обертах — «безшумний режим», які не змінюються до 50% навантаження, і тільки в разі подальшого зростання споживаної потужності оберти починають збільшуватися зі зростанням навантаження — «режим охолодження».

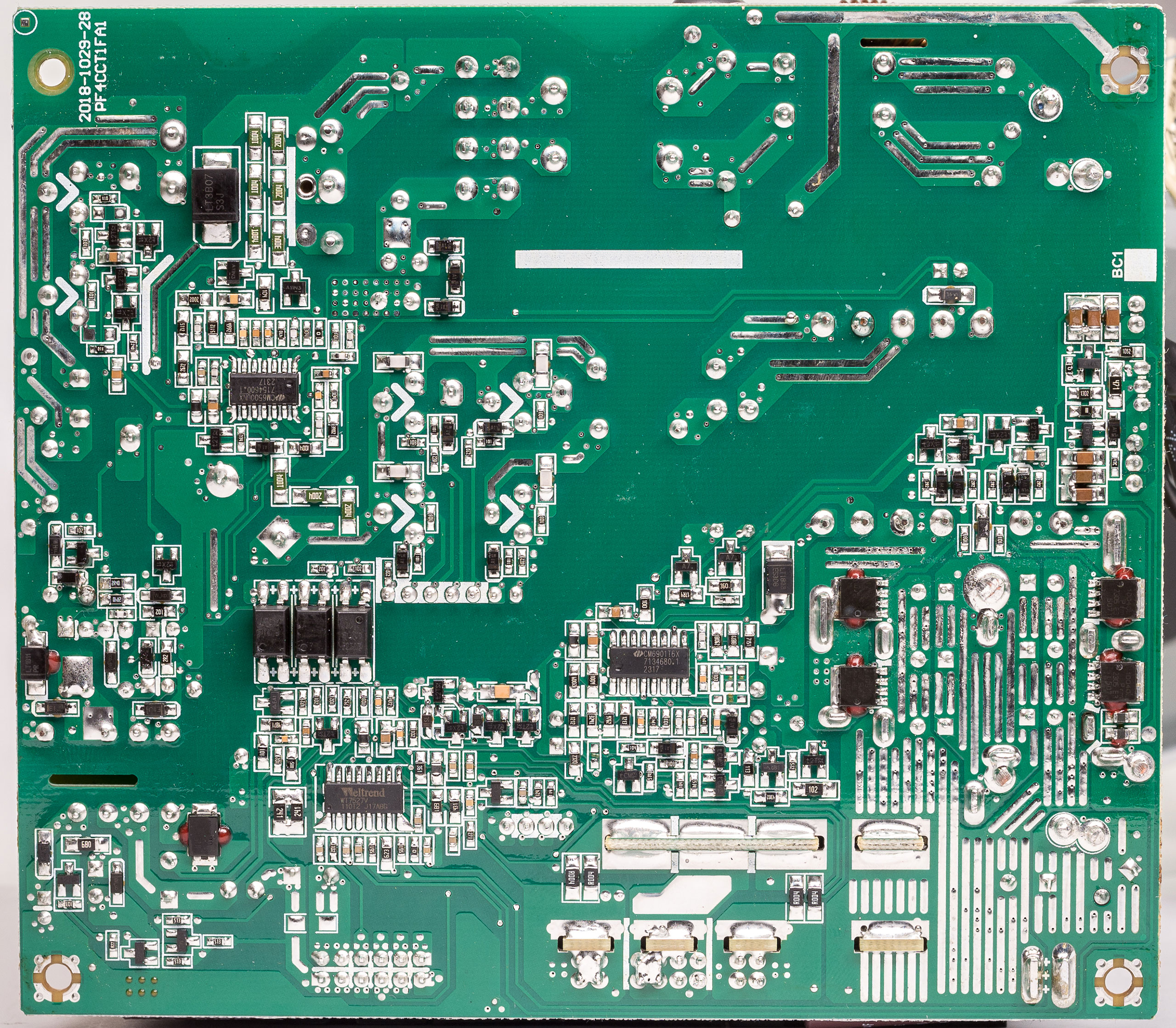

Монтаж і пайка якісні, плата нормально відмита від флюсу.
